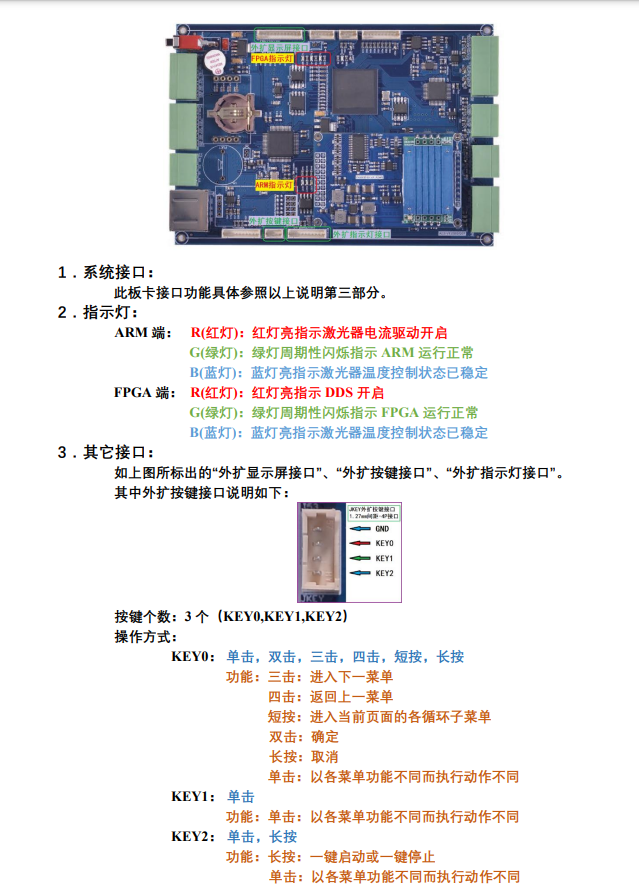

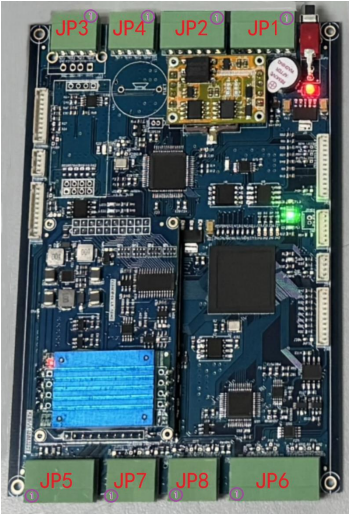

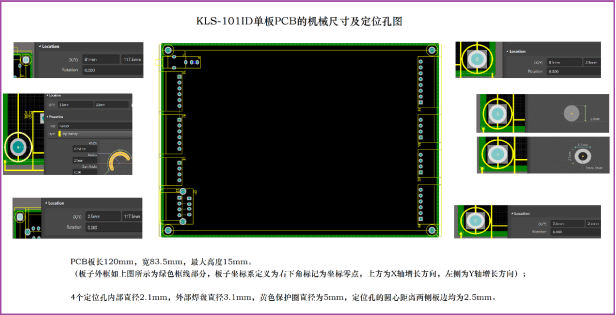

KLS-101ID 名為“TDLAS 高集成度小型單板化全數字驅動檢測控制板卡”，其 是一款理想的用于 TDLAS 檢測系統的核心板卡。此板卡尺寸僅為 120x83x15mm， 將 TDLAS 系統所需的激光器驅動器、激光器溫控器、調制信號發生器、數字正交 鎖相放大器等核心功能高度集成于本產品內并以單板卡的形式呈現。

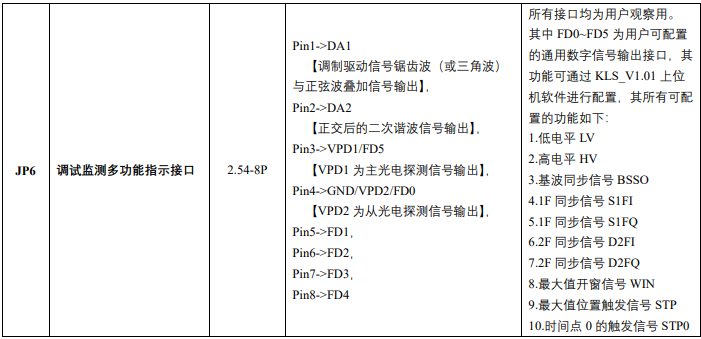

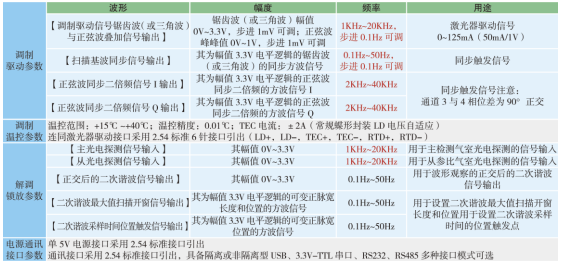

此板卡在功能上繼承和兼容了上一代產品的多參數設置、一鍵啟停功能、全數 字化操控、全數字化結果輸出功能。于業界首家開創性支持光聲光譜（PAS）與光熱 光譜（PDS）領域的高精細度信號調制解調功能，其頻率范圍提升至 1KHz~20KHz， 頻率步進達到 0.1Hz 超高精細度，可實現多達 19 萬個預設頻點的檢測應用。進一步 升級了針對單激光器的快速多峰值提取輸出功能；針對多激光器的聯機組網檢測功 能；升級了可跳過板載 TEC 溫控和 LD 驅動功能；升級了調試監測指示端口功能模 式，具備多個可配置信號輸出（包括基波同步、倍頻同步、最大值開窗、采樣位置 觸發信號等）；升級了通訊接口模式，具備隔離或非隔離型 USB 通訊、3.3V-TTL 串 口通訊、RS232 通訊、RS485 通訊多種接口模式可選；預留了真彩色多功能按鍵顯 示屏、RTC 實時時鐘、帶文件系統的 SD 卡、參比氣室光電信號檢測、以及多路數 字 IO 接口；上位機調試軟件調整為免費標配，于業界率先全面開放所有通訊協議。

說明：實際 DDS 輸出的電壓值與激光器驅動電流（最大輸出 125mA）之間的關系為

50mA/1V，實際示例如下：

電壓 V（x1mV）--> 電流 I（x0.05mA）（其為分辨率）

電壓 V（x1V） --> 電流 I（x50mA）
