HSPLIA-101ID名為“高速高精度信號解調數字正交鎖放板卡”，其是一款理想的用于TDLAS激光氣體檢測系統的高速高精度數字正交鎖相放大解調及結果數據擬合處理的多功能一體式板卡。

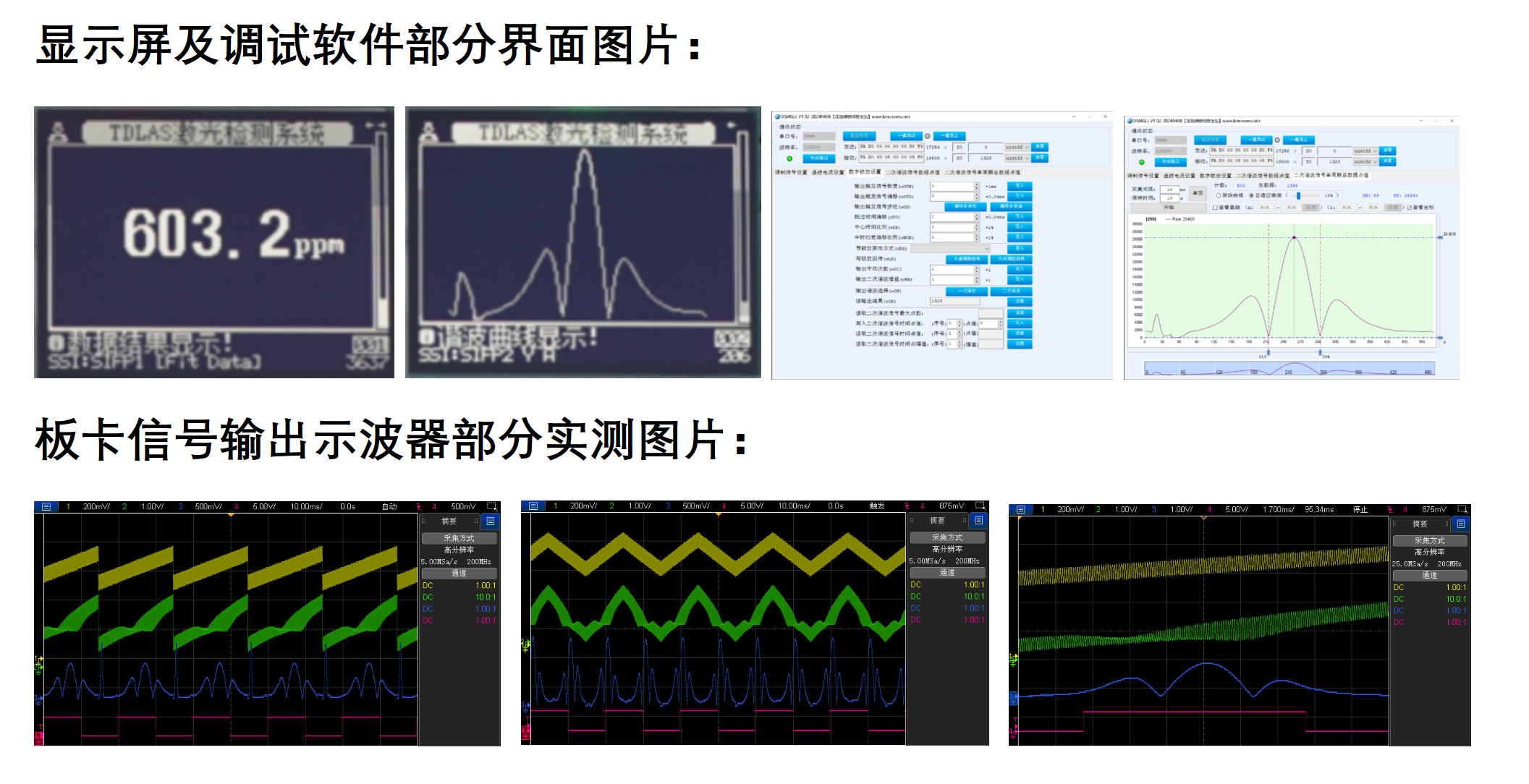

        此板卡具備多參數設置、一鍵啟停功能以及OLED多功能按鍵顯示屏（可選配）和相應的上位機調試軟件（可選配）。對于專業級用戶可開放相關高級功能，諸如二次諧波曲線和數據結果或氣體濃度擬合曲線可通過OLED多功能按鍵顯示屏或上位機調試軟件進行實時繪制等。

        其供電電壓是5V，標準模塊具有2路模擬信號輸入（1路14位高速AD采集，1路16位低速AD采集）和2路模擬信號輸出（1路正交后的二次諧波信號輸出，1路正交后的二次諧波信號等比電壓值輸出），3路同步數字信號輸入（1路正弦波同步二倍頻信號I輸入，1路正弦波同步二倍頻信號Q輸入/正弦波同步一倍頻信號輸入，1路掃描基波同步信號輸入），2路指示數字信號輸出（1路二次諧波最大值掃描開窗信號輸出，1路二次諧波采樣時間位置信號輸出），預留2路電源線/2個模擬信號12位低速AD輸入口/2個數字信號輸入輸出IO口。通訊接口采用非隔離3.3V-TTL串口/板載隔離型USB-C轉TTL串口接口（可選配）。具備參數存儲功能掉電不丟失。

        此模塊通過1路14位高速AD采集被氣體吸收后的光電信號（可直接接駁“PDDCS-101IA超低噪聲可調增益偏置單5V供電光電探測放大器”），通過將3路同步數字信號輸入接駁到“HSPDTS-101ID高速高精度信號調制數字驅動溫控板卡”當中，可實現對二次諧波信號的數字化正交鎖相放大提取及計算，所得數據結果可選擇原始生數據輸出或直接由內部處理進行氣體濃度擬合輸出（擬合參數可由用戶自行設定），然后可直接通過串口通訊方式獲取或直接由選配的獨立的顯示屏幕進行顯示，也可通過串口通訊方式進行相應的數據采集處理的相關命令設定。

        此模塊通過另1路16位低速AD采集可以對分支光路的參考?xì)馐壹す馕涨闆r進行輔助檢測，用以校正氣體吸收的譜線位置。

        此外所預留的2路數字信號輸入輸出IO口可用于對外接氣體壓強溫度檢測模塊的數據獲?。芍苯咏玉g“SPTS-101ID數字復合式氣體壓強溫度傳感檢測器”）。
